产品概述

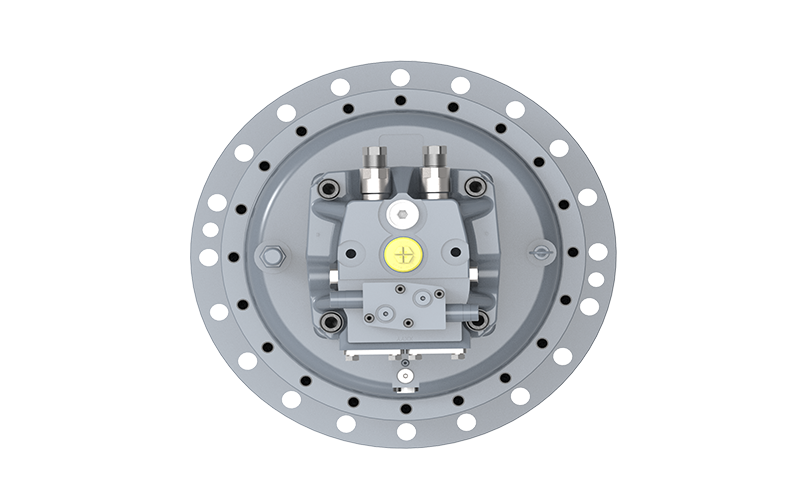

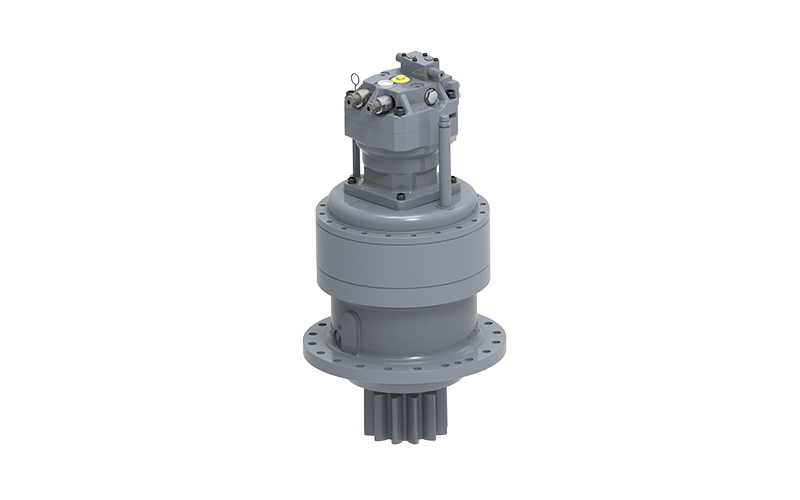

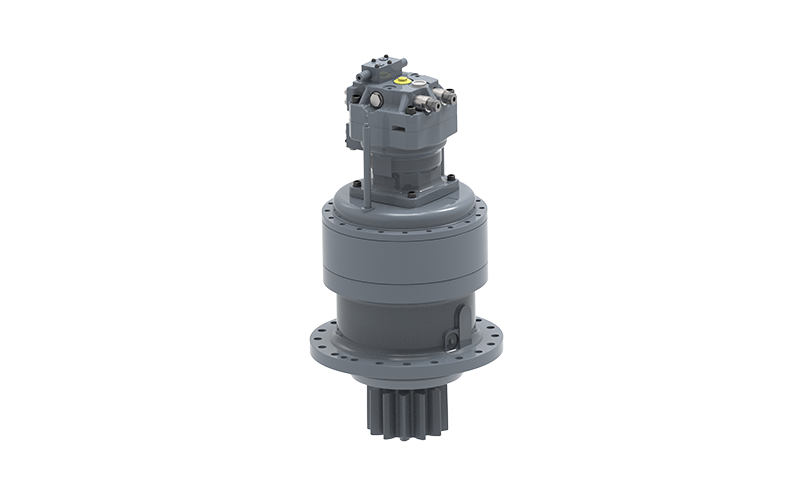

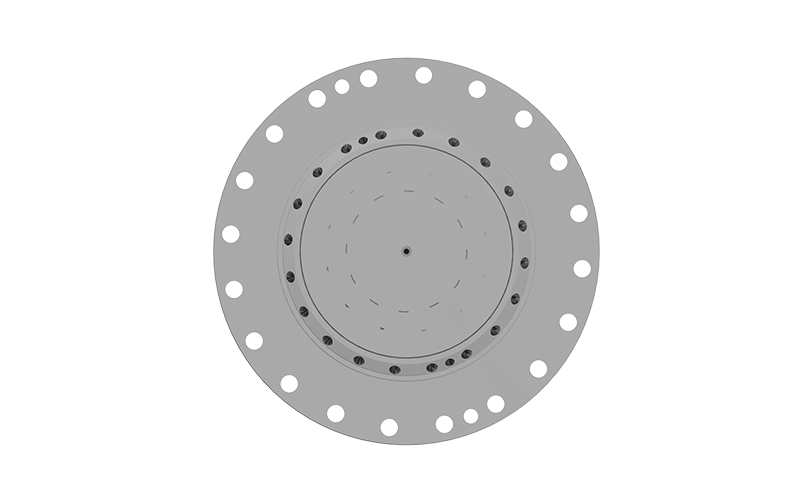

Der Schwenkmotor nutzt die technologische Basis der 02er-Serie, ist kompakt konstruiert und bietet eine hohe Energiedichte, was dem Kunden mehr Freiraum bei der Montage ermöglicht. Die spezielle Rotationsstruktur weist eine hohe Druckfestigkeit auf und bietet in Kombination mit verschiedenen Untersetzungsgetrieben dem Kunden ein breiteres Spektrum an Geschwindigkeits- und Drehmomentoptionen. Gleichzeitig zeichnet er sich durch ein hohes Anlaufdrehmoment aus, um spezifische Kundenanforderungen zu erfüllen.
产品优势
Schnelles Steuerungsverhalten.
Hohe Leistungsdichte.
Hauptsächlich für Bagger-Schwenkantriebe geeignet.
产品规格
| Spezifikation | GS02H | GS04H | GS06H | GS12H | GS12H | GS14H | GS16H | GS16H | GS20H | GS23H | GS25H | GS27H | GS29H | GS32H | GS32H |
| Zulässige Tonnage(t) | 6 | 8 | 13 | 21 | 21 | 23 | 24-26 | 24-26 | 65-80 | 37 | 95-100 | 50 | 100 | 130-150 | 130-150 |
| Maximales Schluckvolumen (cm³/U) | 30.5 | 46.8 | 65 | 135 | 155 | 165 | 165 | 180 | 180 | 180 | 249 | 249 | 249 | 249 | 210 |
| Max. Betriebsdrehzahl (min⁻¹) | 72 | 88 | 100 | 90 | 90 | 90 | 90 | 90 | 71 | 71 | 70 | 60 | 60 | 56 | 100 |
| Nenndruck (bar) | 216 | 230 | 245 | 270 | 245 | 270 | 310 | 285 | 255 | 315 | 285 | 270 | 285 | 295 | 350 |
| Zulässiger Gehäusedruck (bar) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Bremsmoment (bei Nenndruck) (N·m) | 2691 | 3601 | 8464 | 16608 | 16608 | 16633 | 16608 | 20530 | 25855 | 25855 | 32017 | 37044 | 37044 | 39514 | 49164 |
| Ausgangsdrehmoment (N·m) | 2434 | 3336 | 5074 | 11614 | 12100 | 14216 | 16298 | 16346 | 18418 | 22752 | 24612 | 26978 | 28476 | 31441 | 31460 |
| Übersetzungsverhältnis (i) | 23.2 | 19.4 | 20 | 20 | 20 | 20 | 20 | 20 | 25.2 | 25.2 | 21.8 | 25.2 | 25.2 | 26.9 | 26.9 |
| Gewicht (ca.) (hydraulisch gesteuert, Gehäuse entleert) (kg) | 60 | 77 | 119 | 234 | 234 | 299 | 320 | 335 | 419 | 414 | 575 | 562 | 582 | 595 | 705 |
备注：产品参数及图片仅供参考；如有变动，不另行通知。
